Shenzhen HengDrive Technologies Co., Ltd. on yksi luotettavimmista harjattomien exoskeleton-moottorien valmistajista ja toimittajista Kiinassa. Runsaan kokemuksen myötä toivotamme sinut lämpimästi tervetulleeksi tukkumyyntiin Kiinassa valmistettuun harjattomaan exoskeleton-moottoriin täällä tehtaaltamme. Otamme vastaan myös räätälöityjä tilauksia.
Tuotteen yleiskatsaus
Harjaton Exoskeleton Brushless -moottorimme on suunniteltu erityisesti eksoskeletoille – mukaan lukien lääketieteellisen kuntoutuksen eksoskeletonit, teollisuuden teho{0}}apupuvut ja sotilaalliset tukijärjestelmät. Se toimii 24 V–48 V jännitteellä ja tuottaa 10–60 Nm vääntömomentin integroiduilla korkearesoluutioisilla-magneettisilla koodereilla (jopa 19{9}} bittiä). Moottorissa on alhainen vääntömomentti ja hyvä taka-ajettavuus, mikä mahdollistaa luonnollisen, ihmisen kaltaisen nivelavun lonkan, polven ja kyynärpään toiminnassa.
Valmistuksen edut
Valmistamme ISO 13485- ja IATF 16949 -sertifioidussa laitoksessa, jossa on täysin automatisoitu käämitys, dynaaminen tasapainotus ja puhdastilakokoonpano:
Korkea vääntömomentin-painosuhde-:
Neodyymimagneetit ja edistynyt staattorikäämi saavuttavat jopa 8 Nm/kg, mikä minimoi käyttäjän väsymisen ja tarjoaa tehokkaan avun.
Matala hammastus ja taaksepäin ohjattava:
Optimoitu staattorin vinoutuminen ja ilmavälin rakenne tuottavat vääntömomentin aaltoilua<±2%, allowing smooth human-robot interaction and zero-resistance passive movement.
Integroitu älykkyys:
Saatavana yhdessä -suunniteltujen-välysten pienillä planeetta- tai harmonisilla vaihteistoilla (suhteet 20:1–100:1). Tukee CANopen-, EtherCAT- tai USB-tiedonsiirtoa reaaliaikaista-impedanssin/vääntömomentin/asennon hallintaa varten.
Kompakti ja kevyt:
Ontto akselirakenne (jopa 16 mm) kaapelien reititystä varten. Halkaisijat 50mm - 110mm, painot 180g - 1200g.
Turvaominaisuudet:
Sisäänrakennettu-lämpösuojaus, virranrajoitus ja redundantit Hall-anturit takaavat{1}}vikaturvallisen toiminnan.
Tuotantokapasiteetti:
60 000 yksikköä/kk 8–10 viikon toimitusajalla mukautetuille akseleille, välityssuhteille tai asennuslaippoille.
Sertifikaatit ja vaatimustenmukaisuus
- ISO 13485:2016 (lääketieteellisen eksoskeleton laatu)
- ISO 9001:2015 (laadunhallinta)
- IATF 16949:2016 (prosessin luotettavuus)
- ISO 14001:2015 (ympäristö)
- RoHS, REACH, CE (lääketieteellisten laitteiden määräys – luokka I/IIa)
- IEC 60601-1 (sähköturvallisuus – lääketieteelliset mallit)
- ISO 13849 (toiminnallinen turvallisuus – PLr d valinnainen)
- IP54 – IP67 (pöly-/vesisuojaus, valinnainen)
Valitse Exoskeleton Brushless -moottorimme eksoskeletoneille, jotka vaativat suurta tehotiheyttä, luonnollista taaksepäin ajettavuutta ja sertifioitua turvallisuutta. Ota yhteyttä teknisiä tietoja tai näytearviointia varten.
|
B5025AR |
Lähtöteho: 141W |
Paino: 157 g (noin) |
|

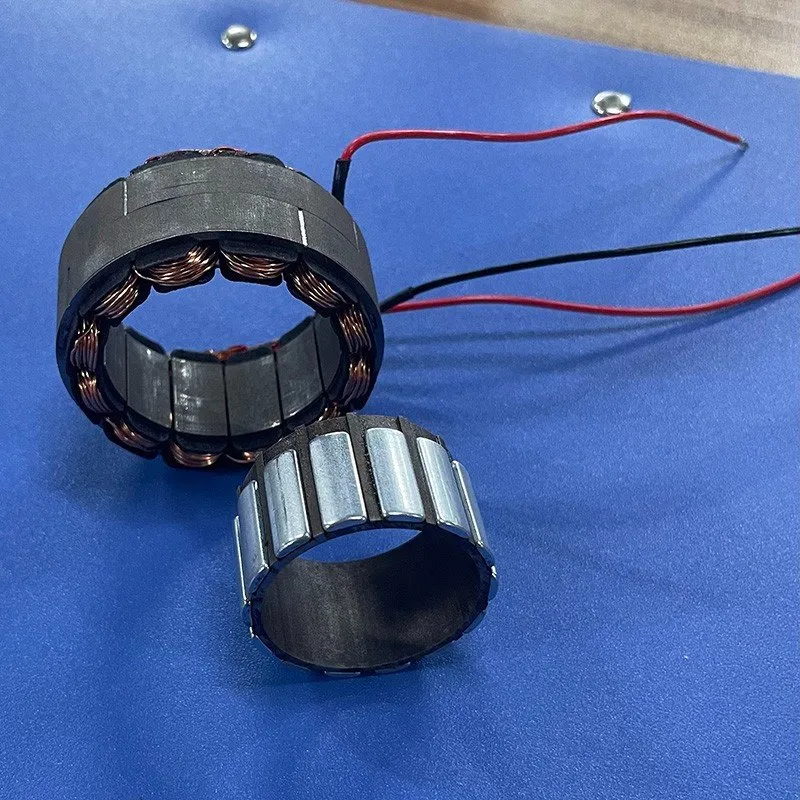

Embodied Robot: Lineaarinen nivelmoottori
|
||
Kehyksetön moottori -Tyypillinen sovellus
Tekniset tiedot
|
Malli |
B5025AR |
|
|
Nimellisjännite (VDC) |
48 |
|
|
Nimellisteho (W) |
141 |
|
|
Nimellisvääntömomentti (Nm) |
0.45 |
|
|
Suurin vääntömomentti (Nm) |
1.35 |
|
|
Nimellisvirta (A) |
4 |
|
|
Suurin virta (A) |
12 |
|
|
Nimellisnopeus (rpm) |
3000 |
|
|
Ei kuormitusnopeutta (rpm) |
4500 |
|
|
Vääntömomenttivakio (Nm/A) |
0.113 |
|
|
Hitausmomentti (kg.cm²) |
0.098 |
|
|
Käänteinen jännitevakio (V/KRPM) |
7.5 |
|
|
Johdon vastus (ohms@20 astetta) |
0.9 |
|
|
Induktori (mH) |
0.55 |
|
|
Extremaaliset logaritmit (2P) |
10 |
|
|
Vaihteen vääntömomentti (mN.m) |
13,5 (viitearvo) |
|
|
Koko (mm) |
L1 (ytimen korkeus) |
16 |
|
L2 (ytimen korkeus) |
17 |
|
|
L3 (ytimen korkeus) |
25 |
|
Ääriviivapiirros
